Опоры А14Б 517.000 серия 5.900-7 выпуск 1

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 517.000 серия 5.900-7 выпуск 1 подвижные хомутовые трехрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 80 - 200 мм, Ду1 50 - 100 мм

Опоры А14Б 517.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно опоры А14Б 513.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.
Подвижные опоры А14Б 513.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

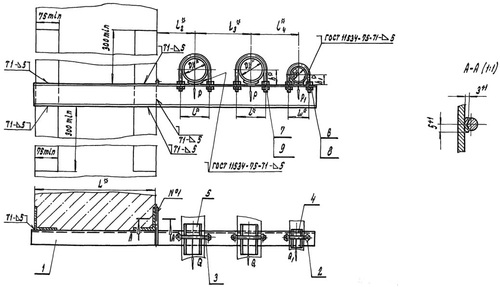

1771511204144-62583995-opora-a14b-517-razmery-fill-500x287

Обозначение	Условный проход	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальные	Горизонтальные	L	l₂	l₃	l₄
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 517.000	80	50	72	40	22	12	400,0	130,0	175,0	160,0	8,00
А14Б 517.000-01	100	50	120	40	36	12	400,0	140,0	195,0	170,0	9,90
А14Б 517.000-02	125	50	175	40	52	12	400,0	155,0	225,0	185,0	13,56
А14Б 517.000-03	150	50	266	40	80	12	400,0	170,0	270,0	200,0	18,80
А14Б 517.000-04	200	50	590	40	177	12	400,0	200,0	310,0	230,0	31,60
А14Б 517.000-05	100	80	120	72	36	22	400,0	140,0	195,0	185,0	10,21
А14Б 517.000-06	125	80	175	72	52	22	400,0	155,0	225,0	200,0	18,10
А14Б 517.000-07	150	80	266	72	80	22	400,0	170,0	270,0	215,0	19,46
А14Б 517.000-08	200	80	590	72	177	22	400,0	200,0	310,0	245,0	33,46
А14Б 517.000-09	100	100	120	120	36	36	400,0	140,0	195,0	195,0	12,43
А14Б 517.000-10	125	100	175	120	52	36	400,0	155,0	225,0	210,0	16,43

Опоры А14Б 517.000 серия 5.900-7 выпуск 1

Опоры А14Б 517.000 серия 5.900-7 выпуск 1 подвижные хомутовые трехрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 80 - 200 мм, Ду1 50 - 100 мм
