Name: Опоры А14Б 515.000 серия 5.900-7 выпуск 1
Brand: АстронЭнерго
SKU: A14B-515

Опоры А14Б 515.000 серия 5.900-7 выпуск 1

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 515.000 серия 5.900-7 выпуск 1 подвижные хомутовые двухрядные с креплением к железнобетонной колонне, с подвеской для второго трубопровода, для труб с разными диаметрами Ду 125 - 200 мм, Ду1 100 - 250 мм

Опоры А14Б 515.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см²).

Стандартно опоры А14Б 515.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

Подвижные опоры А14Б 515.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

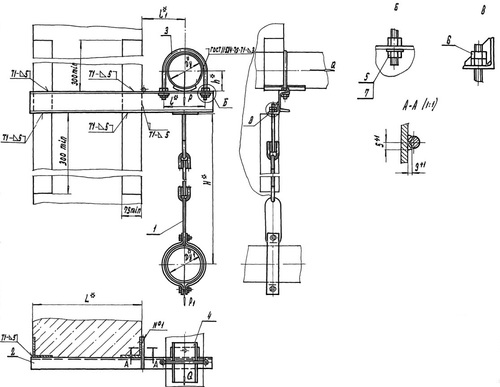

1771505589687-294622884-opora-a14b-515-razmery-fill-500x387

Обозначение	Условный проход	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикал.	Горизонтальн.	L	l₁
Ду	Ду₁	Р	Р₁	Q
А14Б 515.000	125	100	175	120	52	400,0	155,0	8,10
А14Б 515.000-01	150	100	266	120	80	400,0	170,0	9,50
А14Б 515.000-02	200	100	590	120	177	400,0	200,0	13,90
А14Б 515.000-03	250	100	840	120	252	400,0	240,0	16,60
А14Б 515.000-04	125	125	175	175	52	400,0	155,0	9,60
А14Б 515.000-05	150	125	266	175	80	400,0	170,0	11,00
А14Б 515.000-06	200	125	590	175	177	400,0	200,0	16,80
А14Б 515.000-07	250	125	840	175	252	400,0	240,0	20,30
А14Б 515.000-08	150	250	266	266	80	400,0	170,0	12,30
А14Б 515.000-09	200	250	590	266	177	400,0	200,0	16,90
А14Б 515.000-10	250	250	840	266	252	400,0	240,0	20,40
А14Б 515.000-11	200	200	590	590	177	400,0	200,0	21,70
А14Б 515.000-12	250	200	840	590	252	400,0	240,0	26,00
А14Б 515.000-13	250	250	840	840	252	400,0	240,0	26,00
А14Б 515.000-14	125	100	175	120	52	600,0	155,0	9,50
А14Б 515.000-15	150	100	266	120	80	600,0	170,0	11,20
А14Б 515.000-16	200	100	590	120	177	600,0	200,0	15,30
А14Б 515.000-17	250	100	840	120	252	600,0	240,0	19,90
А14Б 515.000-18	125	125	175	175	52	600,0	155,0	11,00
А14Б 515.000-19	150	125	266	175	80	600,0	170,0	12,70
А14Б 515.000-20	200	125	590	175	177	600,0	200,0	19,70
А14Б 515.000-21	250	125	840	175	252	600,0	240,0	23,30
А14Б 515.000-22	150	150	266	266	80	600,0	170,0	14,40
А14Б 515.000-23	200	150	590	266	177	600,0	200,0	21,80
А14Б 515.000-24	250	150	840	266	252	600,0	240,0	16,90
А14Б 515.000-25	200	200	590	590	177	600,0	200,0	24,90
А14Б 515.000-26	250	200	840	590	252	600,0	240,0	29,70
А14Б 515.000-27	250	250	840	840	252	600,0	240,0	30,20

Опоры А14Б 515.000 серия 5.900-7 выпуск 1
