Опоры А14Б 512.000 серия 5.900-7 выпуск 1

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опоры А14Б 512.000 серия 5.900-7 выпуск 1 подвижные хомутовые двухрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 125 - 200 мм, Ду1 100 - 150 мм

Опоры А14Б 512.000 применяются для крепления двух неизолированных трубопроводов разных диаметров, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно опоры А14Б 512.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

Подвижные опоры А14Б 512.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

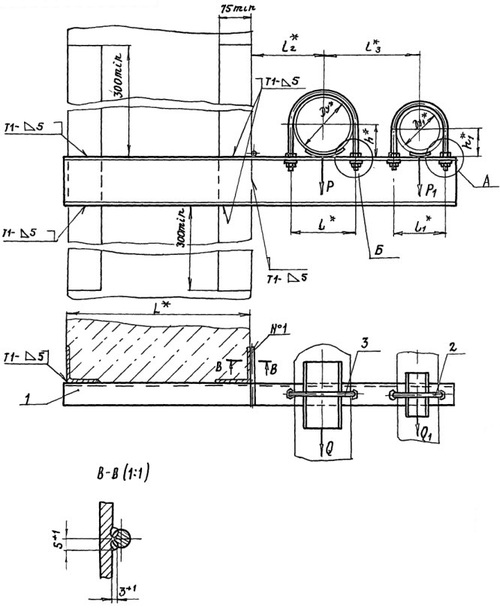

1771501241149-101564785-opora-a14b-512-razmery-fill-500x608

Обозначение	Рис.	Условный проход	Допускаемые нагрузки, кгс	Размеры, мм	Масса, кг
Вертикальные	Горизонтальные	L	l₂	l₃
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 512.000	1	125	100	175	120	52	36	400,0	155,0	210,0	9,24
А14Б 512.000-01	1	150	100	266	120	80	36	400,0	170,0	225,0	11,23
А14Б 512.000-02	1	200	100	590	120	177	36	400,0	200,0	255,0	14,52
А14Б 512.000-03	1	250	100	840	120	252	36	400,0	240,0	290,0	20,13
А14Б 512.000-04	2	125	125	175	175	52	52	400,0	155,0	225,0	10,10
А14Б 512.000-05	1	150	125	266	175	80	52	400,0	170,0	240,0	12,13
А14Б 512.000-06	1	200	125	590	175	177	52	400,0	200,0	270,0	17,55
А14Б 512.000-07	2	150	150	266	266	80	80	400,0	170,0	270,0	14,62
А14Б 512.000-08	1	200	150	590	266	177	80	400,0	200,0	280,0	19,11
А14Б 512.000-09	1	125	100	175	120	52	36	600,0	155,0	210,0	10,95
А14Б 512.000-10	1	150	100	266	120	80	36	600,0	170,0	225,0	13,30
А14Б 512.000-11	1	200	100	590	120	177	36	600,0	200,0	255,0	17,00
А14Б 512.000-12	1	250	100	840	120	252	36	600,0	240,0	290,0	23,21
А14Б 512.000-13	2	125	125	175	175	52	52	600,0	155,0	225,0	11,81
А14Б 512.000-14	1	150	125	266	175	80	52	600,0	170,0	240,0	14,21
А14Б 512.000-15	1	200	125	590	175	177	52	600,0	200,0	305,0	20,15
А14Б 512.000-16	2	150	150	266	266	80	80	600,0	170,0	270,0	17,09
А14Б 512.000-17	1	200	150	590	266	177	80	600,0	200,0	310,0	22,66

Опоры А14Б 512.000 серия 5.900-7 выпуск 1

Опоры А14Б 512.000 серия 5.900-7 выпуск 1 подвижные хомутовые двухрядные с креплением к железнобетонной колонне, для труб с разными диаметрами Ду 125 - 200 мм, Ду1 100 - 150 мм
