Опоры А14Б 505.000  серия 5.900-7 выпуск 1 подвижные хомутовые с креплением к железнобетонной колонне Ду 50 - 150 мм

Опоры А14Б 505.000 применяются для крепления неизолированных трубопроводов, транспортирующих воду и пар с температурой до +150°С, либо холодоноситель с температурой от -15°С до +15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Стандартно  опоры А14Б 505.000 изготавливаются из марки стали Ст.3,20,09Г2С.
Стандартное покрытие — транспортировочный грунт ГФ-021.

Подвижные опоры А14Б 505.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 1

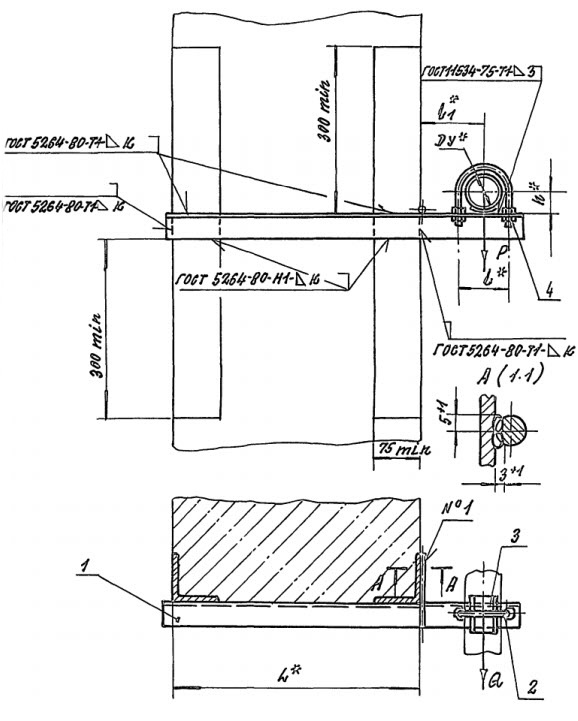

1771486856344-407431404-opora-a14b-505-razmery

Обозначение Условный проход Ду, мм Теоритическая масса Ширина колонны L, мм Расстояние от оси трубопровода до коллоны 11, мм Допускаемая вертикальная нагрузка Р, кН (кгс) Допускаемая горизонтальная нагрузка Q, кН (кгс)
А14Б 505.000 50 1.07 кг. 400 100 0,39 (40) 0,12 (12)
А14Б 505.000-01 65 1.48 кг. 400 120 0,55 (56) 0,17 (17)
А14Б 505.000-02 80 1.44 кг. 400 130 0,71 (72) 0,22 (22)
А14Б 505.000-03 100 2.40 кг. 400 140 1,18 (120) 0,35 (36)
А14Б 505.000-04 125 3.88 кг. 400 155 1,72 (175) 0,51 (52)
А14Б 505.000-05 150 5.10 кг. 400 170 2,61 (266) 0,79 (80)
А14Б 505.000-06 50 1.36 кг. 600 100 0,39 (40) 0,12 (12)
А14Б 505.000-07 65 1.86 кг. 600 120 0,55 (56) 0,17 (17)
А14Б 505.000-08 80 2.18 кг. 600 130 0,71 (72) 0,22 (22)
А14Б 505.000-09 100 3.46 кг. 600 140 1,18 (120) 0,35 (36)
А14Б 505.000-10 125 4.36 кг. 600 155 1,72 (175) 0,51 (52)
А14Б 505.000-11 150 6.25 кг. 600 170 2,61 (266) 0,79 (80)
