Опора  Л8-509.000

Опора Л8-509.000 приварная скользящая и неподвижная

Цена
Цена по запросу
Доступно на заказ
Запрос КП
Отгрузка со склада: Балашиха, Некрасова 14к1
Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опора  Л8-509.000 приварная скользящая и неподвижная

Опоры  Л8-509.000 применяются для крепления станционных трубопроводов ТЭС и АЭС с температурой среды до 300⁰C для применения в районах с температурой воздуха не ниже минус 30⁰С.

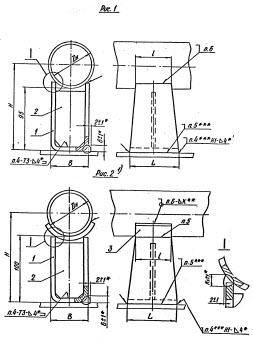

1771995729405-772203375-L509

бозначение опоры

Dн

Допускаемые нагрузка кН (кгс)

H

B

L

l

K 1

Масса, кг

Вертик.

Осевая и боковая

Рис.1

Рис.2

Рис.1

Рис.2

Л8-509.000

32

2,47 (250)

2,96 (300)

100

112

40

80

50

4

0,65

0,70

Л8-509.000-01

32

2,47 (250)

2,96 (300)

100

112

40

80

50

4

0,65

0,70

Л8-509.000-02

38

2,47 (250)

2,96 (300)

110

117

40

80

50

4

0,65

0,72

Л8-509.000-03

38

2,47 (250)

2,96 (300)

110

117

40

80

50

4

0,65

0,72

Л8-509.000-04

45

3,95 (400)

4,45 (450)

116

121

40

80

50

6

0,65

0,75

Л8-509.000-05

45

3,95 (400)

4,45 (450)

116

121

40

80

50

6

0,65

0,75

Л8-509.000-06

57

5,93 (600)

6,42 (650)

118

126

60

100

60

6

0,95

1,05

Л8-509.000-07

57

5,93 (600)

6,42 (650)

118

126

60

100

60

6

0,95

1,05

Л8-509.000-08

76

5,93 (600)

6,42 (650)

134

138

60

100

60

6

0,95

1,10

Л8-509.000-09

76

5,93 (600)

6,42 (650)

134

138

60

100

60

6

0,95

1,10

Л8-509.000-10

89

5,93 (600)

6,42 (650)

142

146

60

100

60

6

0,95

1,15

Л8-509.000-11

89

5,93 (600)

6,42 (650)

142

146

60

100

60

6

0,95

1,15
