опора А14Б 588.000 серия 5.900-7 выпуск 4

опора А14Б 588.000 А14Б 588.000 серия 5.900-7 выпуск 4 .Траверса

Цена

Цена по запросу

Доступно на заказ

Запрос КП

Отгрузка со склада: Балашиха, Некрасова 14к1

Бесплатная доставка до СДЭК и ПЭК

1 типоразмеров в серии

Опора А14Б 588.000 СБ серия 5.900-7 выпуск 4. Траверса для крепления трубопроводов трехрядная серия

А14Б 588.000 серия 5.900-7 выпуск 4 Траверса для крепления трубопроводов трехрядная.

Применяются для крепления горизонтальных трубопроводов, транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2).

Условный диаметр прокладываемых трубопроводов Ду 100 – 150 мм.

Стандартно опоры А14Б 588.000 изготавливаются из марок стали сталь 3, 20, 09Г2С. Стандартное покрытие – транспортировочный грунт ГФ-021.

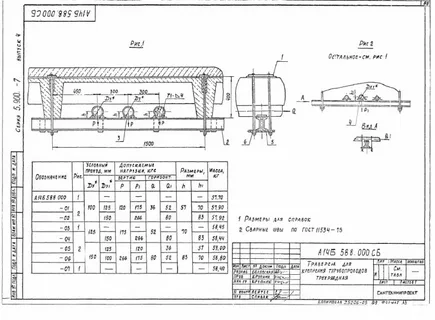

Траверсы трехрядные А14Б 588.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.

1769835498562-296560075-588 1769835529966-197957571-588__

Обозначение	Рис.	Условный проход, мм	Допускаемые нагрузки, кгс	Масса, кг
Вертикальн.	Горизонтальн.
Ду	Ду₁	Р	Р₁	Q	Q₁
А14Б 588.000	1	100	--	120	--	36	--	57,70
А14Б 588.000-01	2	100	125	120	175	36	52	57,90
А14Б 588.000-02	2	100	150	120	266	36	80	57,92
А14Б 588.000-03	1	125	--	175	--	52	--	58,45
А14Б 588.000-04	2	125	150	175	266	52	80	58,44
А14Б 588.000-05	2	150	125	266	120	80	36	59,00
А14Б 588.000-06	2	150	100	266	175	80	52	58,80
А14Б 588.000-07	1	150	--	266	--	80	--	58,40

опора А14Б 588.000 серия 5.900-7 выпуск 4

Опора А14Б 588.000 СБ серия 5.900-7 выпуск 4. Траверса для крепления трубопроводов трехрядная серия

Обозначение

Рис.

Условный проход, мм

Допускаемые нагрузки, кгс

Масса, кг

Вертикальн.

Горизонтальн.

Ду

Ду₁

Р

Р₁

Q

Q₁
